A. Zloženie a použitie zariadenia

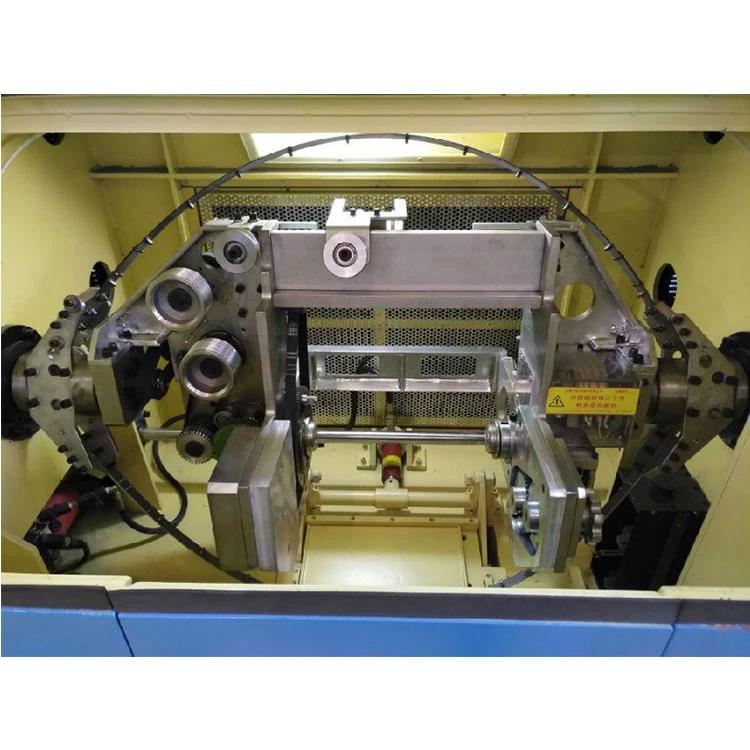

Toto zariadenie je vhodné na splietanie a skrúcanie drôtov s malým prierezom a pozostáva z odvíjacieho rámu, drôtenej dosky, klietky a motora.
B. Príprava pred výrobou
1. Položte nástroje a meracie nástroje na pracovný stôl a skontrolujte, či sú meracie nástroje zarovnané s nulou
2. Skontrolujte, či je zariadenie v poriadku, najmä zariadenie na zastavenie odpojenia a ochranný vypínač ochranného krytu. Ak je to abnormálne, okamžite to nahláste personálu údržby na opravu
3. Pripravte polotovary podľa výrobného plánu a skontrolujte, či sú polotovary kvalifikované podľa skúseností a spĺňajú požiadavky procesu, a kvalifikované polotovary nainštalujte na odvíjací rám, nasaďte na kužeľovú manžetu a upravte napätie.
4. Zaveste ozubené kolesá podľa počtu, stúpania a smeru krútenia požadovaných procesom, nastavte smer krútenia a nainštalujte paralelnú matricu podľa požiadaviek procesu. Pripravte navíjaciu cievku podľa potreby, skontrolujte, či je cievka v dobrom stave, a nainštalujte navíjaciu cievku na navíjací stojan
5. Pretiahnite ťažné lanko cez lankové koleso a otvor pre rúrku k ťažnému kolesu v otočnej klietke a 3 až 4-krát ho omotajte okolo ťažného kolesa a pripevnite jeden koniec ťažného lanka na navíjaciu cievku.
C. Operačné body
1. Prevlečte jeden drôt cez automatické zastavovacie zariadenie na odpojenie a vytiahnite ho do prednej časti zdvojovacej matrice cez rozdeľovaciu dosku, otočte zväzok vodičov do jedného vlákna, prevlečte cez zdvojovaciu matricu, vytiahnite {{1} }.5-1.0 metrov a opravte zdvojovaciu kocku. na základni formy
2. Spojte pramene drôtu a ťažné lano dohromady, zatvorte ochranný kryt, pomaly zapnite stroj, počkajte, kým sa koniec lana pritiahne k cievke s drôtom a naviňte ho na 2 otáčky. Zastavte stroj, odrežte nekvalifikovanú časť nite, vytiahnite ťažný drôt a pripevnite kvalifikovanú niť na cievku
3. Spustite zväzok a otočte ho o 20-30 metrov. Skontrolujte, či je priemer jedného drôtu stenčený, či smer krútenia spĺňa požiadavky procesu, či je jadro okrúhle a či je uvoľnený. Po potvrdení, že nejde o žiadnu chybu, môže výroba pokračovať.
4. Počas procesu spúšťania je potrebné často sledovať činnosť cievky odvíjacieho rámu a plochého kábla navíjacej cievky. V prípade abnormálnej situácie by sa malo urýchlene zastaviť a problém by sa mal nájsť a vyriešiť pred spustením stroja.
5. Po dokončení výroby starostlivo vyplňte výrobnú kartu produktu a umiestnite ju na čakaciu plochu. Potom, čo je inšpektor procesu kvalifikovaný a podpísaný, umiestnite oblasť kvalifikovaného produktu, ktorá sa má preniesť.
D. Požiadavky na kvalitu
1. Všetky druhy lankových drôtov nie je dovolené zvárať v celom zväzku a jednotlivé drôty je možné zvárať, ale nie sú povolené viac ako dva spoje na rovnakom úseku. Vzdialenosť medzi dvoma spojmi by nemala byť menšia ako 300 mm a spoje by mali byť pevné a hladké. Zviazané žily nesmú mať chýbajúce korene, zlomené drôty, uvoľnenosť a prekrývanie.
2. Odchýlka jedného drôtu, stúpanie a smer krútenia v jadre by mali spĺňať požiadavky procesu
